18650 Lithium Battery Connection

2020-09-28 01:37

I den faktiske bruken av batterier kreves ofte høyspenning og stor strøm, som trenger å koble til flere enkeltbatterier i serie eller parallell (eller begge deler), vi kaller det batteripakke. 18650 litiumbatteripakken trenger en viss standard.

18650 batteri i serie: Når flere 18650 litiumbatterier er koblet i serie, er batteripakken spenning totalt av all batterispenning, men kapasiteten forblir uendret.

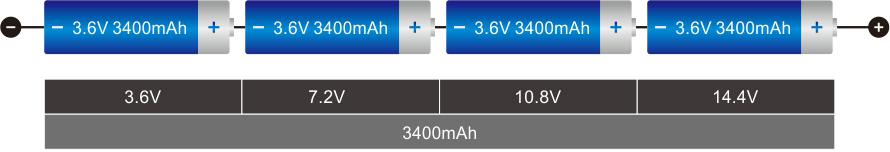

Skjematisk diagram over 18650-4S-tilkobling

18650 batteri parallelt: Hvis du kobler til flere 18650 litiumbatterier parallelt, kan du få mer strøm. Den parallelle tilkoblingen av litiumbatteri holder spenningen konstant, mens kapasiteten øker. Den totale kapasiteten er summen av den totale kapasiteten til alle enkelt litiumbatterier.

Skjematisk diagram over 18650-4P-tilkobling

Serie- og parallellkobling av 18650 batteri: metoden for serie og parallellkobling er å koble flere litiumbatterier i serie og deretter koble batteripakkene parallelt. Det forbedrer ikke bare utgangsspenningen, men også kapasiteten.

18650-2S2P Tilkoblingsskjema

  • Serie og parallellkobling av litiumbatterier trenger battericeller.
    Standarder for samsvar med litiumbatteri: voltage≤10mV motstand ≤5mΩ kapasitet≤20 mA
  • Batteri med samme spenning
  • Ulike batterier har forskjellige spenninger. Etter å ha blitt tilkoblet parallelt, lader høyspenningsbatteriet lavspenningsbatteriet, som bruker strøm og kan føre til ulykker.
  • Batteri med samme kapasitet
  • Koble batterier med forskjellige kapasiteter i serie. For eksempel kan det samme batteriet være forskjellig fra aldringsgraden. Batterier med liten kapasitet vil lades helt ut først, deretter vil den interne motstanden øke. Du må også bruke det samme batteriet hvis du kobler deg i serie. Ellers, etter at du har koblet til batterier med forskjellige kapasiteter i serie (for eksempel kan det samme batteriet være annerledes i aldringsgraden), vil batteriene med liten kapasitet fullstendig lades ut først, så vil den interne motstanden øke.
  • For øyeblikket vil batteriene med stor kapasitet bli utladet gjennom den interne motstanden til batteriene med liten kapasitet, og deretter reversere. På denne måten vil spenningen på lasten bli kraftig redusert, batteriet vil ikke kunne fungere, og batteriet med stor kapasitet tilsvarer bare batteriet med liten kapasitet. Langvarig bruk kan føre til ulykker.
  • Batteripakken krever høy grad av konsistens (kapasitet, indre impedans, spenning, utladningskurve, sykluslevetid).
  • Batteriets levetid er lavere enn for et enkelt batteri.
  • Ulike batterier har forskjellige spenninger. Etter å ha blitt tilkoblet parallelt, lader høyspenningsbatteriet lavspenningsbatteriet, som bruker strøm og kan føre til ulykker.
  • Den må brukes under begrensede forhold (inkludert lading, utladningsstrøm, lademodus, temperatur osv.)
  • Etter at litiumbatteripakken er dannet, vil batterispenningen og kapasiteten økes kraftig, så den må beskyttes. Det trenger også ladebalanse, temperatur, spenning og overstrømovervåking.
  • Batteripakken må oppfylle designkravene til spenning og kapasitet.
